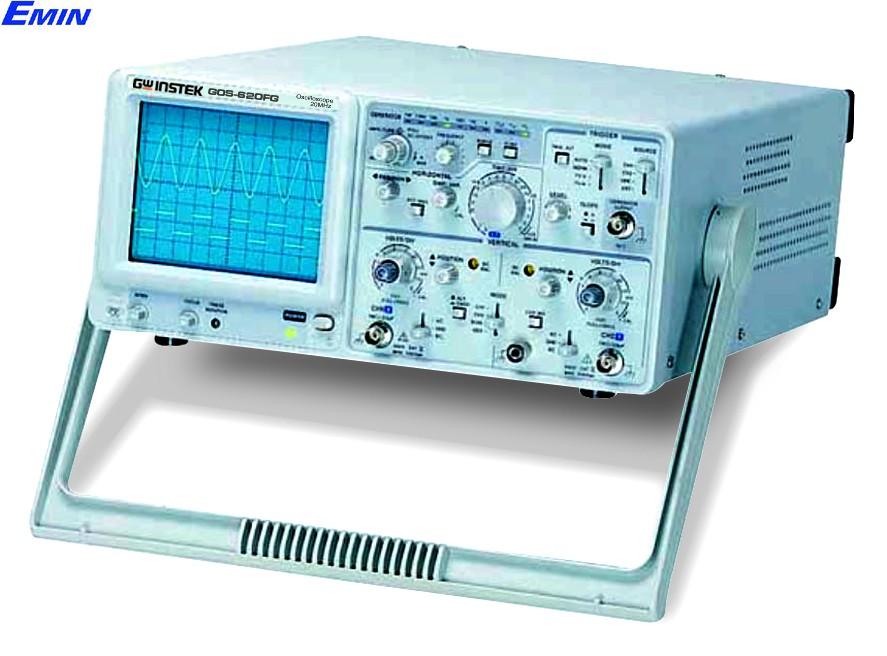

Máy hiện sóng tương tự, phát tín hiệu Gwinstek GOS-620FG (20Mhz, 2CH, 1Mhz)

  • Cam kết chất lượng
  • Bảo hành chính hãng
  • Giao hàng tận nơi
  • Đơn giản hóa giao dịch

Model :  GOS-620FG

Hãng sản xuất :  GW instek/Đài Loan
Xuất xứ : Trung Quốc
Bảo hành : 12 tháng

Chế độ máy phát:
Khoảng tần số: 0.1Hz ~ 1MHz
Dạng tín hiệu: sin, xung vuông, xung tam giác
Trở kháng đầu ra: 50Ω±10%
Điện áp: Trên 20Vpp ( mạch hở)
Méo sóng dạng sin không quá 2%
Độ không cân bằng xung vuông ±3% hoặc nhỏ hơn
*****************
Băng thông : 20Mhz

Độ nhạy: 5mV ~ 5V/div ±3%

Số kênh : 2

Rise Time : 17.5ns (khi x 5MAG khoảng  50ns)

Độ chính xác: ±3% (±5% khi x 10 MAG)

Trở kháng vào : 1MΩ // 25pF

Chế độ : CH1,CH2,DUAL(ALT,CHOP),ADD,CH2 INV

Độ nhạy thời gian :0.2μs ~ 0.5s/div ±3%

Trigger : CH1, CH2, ALT, LINE, EXT

Đầu vào: AC, DC, GND, Max 300V

Có chế độ X-Y

Tín hiệu đầu ra chuẩn: 20mV/div - 50Ω, 1kHz

Màn hình : 6 inch với 8x10 ô vuông, 2kV

Nguồn : AC 115/ 230V ±15%, 50Hz /60Hz

Kích thước : 310(W) x 150(H) x 455(D) mm

Khối lượng : 8.5Kg

Phụ kiện gồm: Que đo x2 , Hướng dẫn sử dụng, đầu cắm nguồn
Data sheet



CRT

Type 6-inch rectangular type with internal graticule
8 x 10 div (1div=1cm)
Accelerating Potential 2kV
Z-Axis Input

Sensitivity: Above 5Vp-p
Max. input voltage: 30V (DC + AC peak)
Bandwidth: DC ~ 2MHz
Polarity Positive-going input decrease
Focus Control Auto focus

FUNCTION GENERATOR

Frequency Range 0.1Hz ~ 1MHz (7 range)
Waveform Sine Wave, Square Wave, Triangle Wave
Frequency Variable Range 10:1 or more
Output Impedance 50Ω±10%

Voltage Over 14Vpp(open circuit) continuous conversion
DC offset possible over ±6V when open
Sinewave Distortion 2% Max. (10Hz ~ 100kHz)
Squarewave Unsymmetry ±3% or less (in 1 kHz maximum)
Squarewave Rise/Fall Time 50Ω output: 120ns or less

VERTICAL SYSTEM

Sensitivity 5mV ~ 5V/div ±3%, 1mV ~ 1V/div ±5% (using x5MAG)
Bandwidth DC to 20MHz (x 5MAG: DC to 7MHz)
Rise Time Approx. 17.5ns (x 5MAG: Approx. 50ns)
Max. Input 300V (DC+ACpeak) at 1kHz
Input Coupling AC, DC, GND
Input Impedance Approx. 1MΩ // 25pF
Vertical Mode CH1,CH2,DUAL(ALT,CHOP),ADD,CH2 INV

HORIZONTAL SYSTEM

Sweep Time

0.2μs ~ 0.5s/div ±3% (±5% at x10 MAG)

Max. Sweep Rate 100ns/div (20ns and 50ns/div are uncalibrated)

TRIGGER

Trigger Mode AUTO, NORM, TV-V, TV-H
Trigger Source CH1, CH2, ALT, LINE, EXT
Trigger Slope "+" or "-"

X-Y OPERATION

Sensitivity 5mV ~ 5V/div ±4%
X-axis Bandwidth DC ~ 500kHz
Phase Error 3° or less from DC ~ 50kHz

OUTPUT SIGNAL

Ch1 Signal Output

Voltage: approx. 20mV/div into 50Ω
Bandwidth : 50Hz to 5MHz (-3dB)
Impedance : Approx.50Ω

Calibrator Output 1kHz Square wave, 2Vpp±2%
POWER SOURCE
  AC 115/ 230V ±15%, 50Hz /60Hz
DIMENSIONS & WEIGHT
  310(W) x 150(H) x 455(D)mm; Approx. 8.5kg
