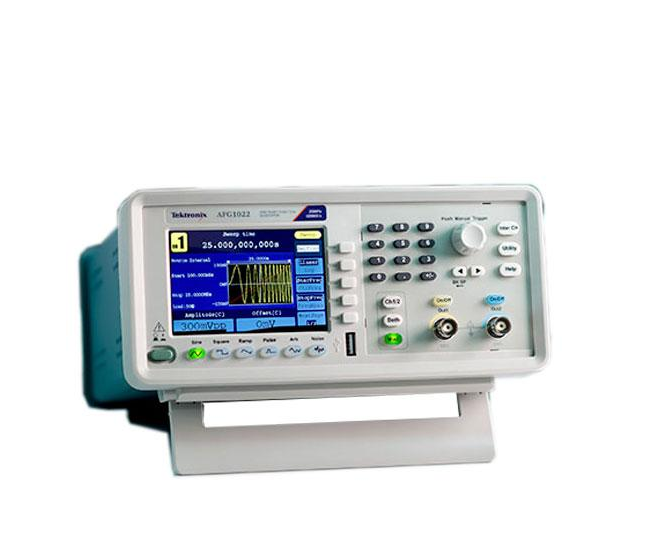

Máy phát hàm tùy ý Tektronix AFG1022 (25Mhz, 2CH) TEKTRONIX AFG1022


Tần số  : 25Mhz
Số kênh : 2
Tốc độ lấy mẫu : 125 MS/s
Độ phân giải : 14 bit
Biên độ : 1 mVp-p to 10 Vp-p, 50 Ω load
Sóng phát : Since, vuông, răng cưa, xung, nhiễu và tùy ý
Sóng Sin :
    Tần số : 1uHz ~ 25Mhz
    Biên độ phẳng (1Vpp) : ±0.2 dB (< 10Mhz) và ±0.3 dB (>10 MHz )
    Tổng nhiễu hài : < 0.2%
    Nhiễu pha : 1 MHz: < -110 dBc/Hz at 10 kHz offset, 1 Vp-p
Sóng vuông :
    Tần số : 1uHz ~ 12.5 Mhz
    Rise/fall : <12ns
Sóng răng cưa :
    Tần số : 1uHz ~ 1Mhz
    Độ tuyến tính : < 0.1%
    Tính đối xứng : 0 - 100%
Sóng xung :
    Tần số : 1uHz ~ 12.5 Mhz
    Độ rộng : <1 mhz

Nhiễu :
    Băng thông : 25 Mhz
Sóng tùy ý :
    Tần số : 1uhz ~ 10 Mhz
    Độ phân giải : 14 bits
    Rise/fall : < 10ns
Điều chế : AM/FM/PM/FSK (kênh 1)
Chế độ đếm tần số
Bộ nhớ : 64 MB bộ nhớ trong và bộ nhớ ngoài dùng USB
Giao tiếp : USB
Nguồn cung cấp : 220-240 VAC, 100-120 VAC, 50/60 Hz
Kích thước : 235 × 110 × 295 mm, 4.7 kg
Phụ kiện : Máy chính, Cáp BNC x 2, USB cáp, đầu nguồn, HDSD, chứng nhận chuẩn.

Chi tiết

Datasheet

Tektronix giới thiệu tới khách hàng giải pháp dạy học điện tử bằng phần mềm TekSmartLab™

TekSmartLab giải pháp quản lý phòng thí nghiệm điện tử dựa trên mạng Lan đầu tiên của ngành công nghiệp, cho phép nhanh chóng thiết lập quản lý hiệu quả các phòng thí nghiệm kỹ thuật điện tử cơ bản tại các trường dạy nghề, cao đẳng và đại học. Hỗ trợ lên đến 400  thiết bị (tương ứng 100 bàn thí nghiệm, mỗi bàn 4 máy) trên một nền tảng phần mềm giao diện duy nhất. Tự động ghi hiển thị thông tin của thiết bị, cung cấp quản lý phòng thí nghiệm với các thông tin tốt hơn cho lập lịch trình lớp học hoặc các quyết định về tiêu thụ năng lượng thiết bị phòng thí nghiệm đầu tư. Thay vì sử dụng một ổ đĩa USB, sinh viên có thể lấy kết quả thí nghiệm không dây với các thiết bị thông minh của họ . Kiểm soát tập trung của các công cụ kích hoạt bởi các giải pháp TekSmartLab cải thiện đáng kể các lớp học và phòng thí nghiệm kinh nghiệm cho sinh viên, giảng viên và cán bộ quản lý phòng thí nghiệm.

Mỗi bàn thí nghiệm cơ bản gồm (khách hàng có thể chọn các model khác Tektronix và Keithley:

- 01 Máy hiện sóng: TBS1102B-EDU

- 01 máy phát xung:  AFG1022

- 01 Nguồn DC: 2231A-30-3

- 01 Đồng hồ vạn năng: 2110-220

- 01 USB Adapter w/USB Cable:  2231A-001

- 01 phần mềm TekSmartLab™ : TBX3000A và TSL3000B* (Software)
