Máy đo công suất WaveNode WN-2 (100 KHz- 1,3 GHZ)

Dải tần số:
• Lựa chọn cảm biến tần số từ 100 KHz- 1,3 GHZ.  (Xem phần lựa chọn cảm biến Thruline để biết đầy đủ chi tiết).
Đầu nối:
• Hộp điều khiển bốn đầu vào cảm biến (minidin 6 pin).
• Đầu nối loại cảm biến SO-239 hoặc N (chỉ định khi đặt hàng).
• Đầu nối loại USB cho giao diện PC.
• Rơ le bảo vệ SWR với các tiếp điểm N / O và N / C.
Yêu cầu máy tính:
• PC chạy Microsoft OS XP, 7, 8 hoặc 10.
• Cổng USB.

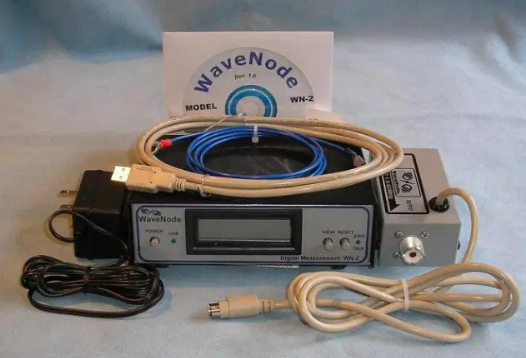

Hệ thống tiêu chuẩn Bao gồm: Màn hình độc lập: Đỉnh, Công suất trung bình và SWR, màn hình điện áp và dòng điện 0-20 amp trên bất kỳ cảm biến nào trong số bốn cảm biến thruline.
Ngoài ra đơn vị Điều khiển / Hiển thị Wattmeter.
• Một cảm biến RF (chỉ định khi đặt hàng)
• CDROM (phần mềm và trình điều khiển USB)
• Biến áp tường (hoạt động 120 ar 220/240)
• Cáp USB với lõi ferrite bốn mức 0-20 volt phụ được bật từ đầu nối bảng điều khiển phía sau.
Độ chính xác của phép đo:
Các tính năng chính: +/- 5%
Yêu cầu nguồn:
• 11-16 VDC @ 200 ma.  (Với nguồn điện đi kèm hoặc từ nguồn cung cấp +12 VDC của trạm)
• Rơ le bảo vệ SWR (Người dùng có thể lựa chọn các cổng và mức)
• Máy hiện sóng điều chế phần mềm và Máy phân tích phổ.
Bộ tạo giai điệu, bốn đầu vào tương tự, bốn đầu vào kỹ thuật số và bốn đầu ra kỹ thuật số.
Kích thước:
• Phát hiện đồng thời / đồng bộ
• Bộ hiển thị: rộng 165 mm X sâu 123 mm X cao 62 mm.
• Cảm biến: Dài 102mm X sâu 39mm X cao 54mm.  công suất chuyển tiếp và phản xạ và SWR trên cả bốn cảm biến.
• Giọng nói và giai điệu thông báo về nguồn và SWR cho hoạt động của người khiếm thị.
Tùy chọn mua thêm:
• Bộ điều khiển quay Yaesu RT1 / 2.
• Cổng RFView cảm biến để giám sát bên ngoài.
